Gniazdo zasilające DC 2.5/5.5mm montażowe do płytki drukowanej PCB

nr katalogowy: 58030

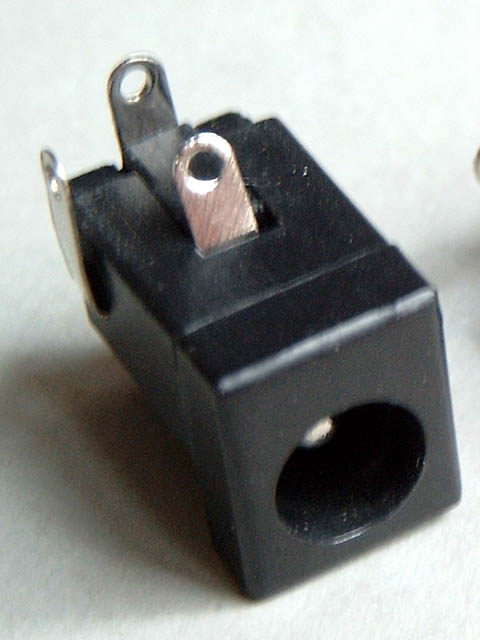

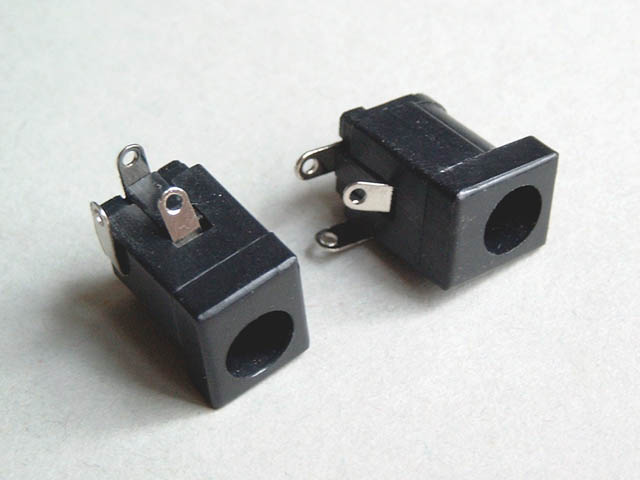

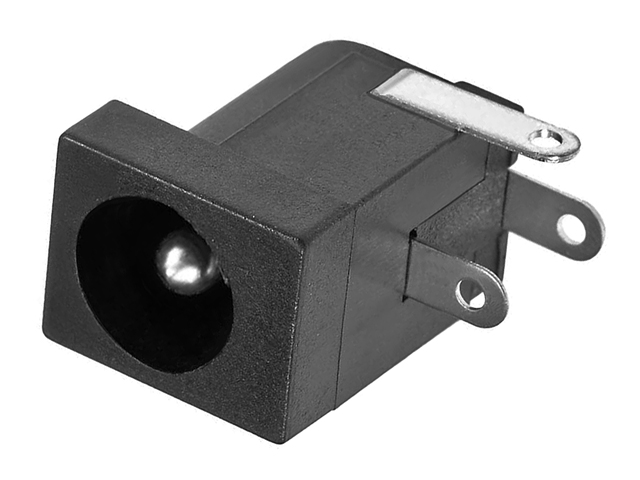

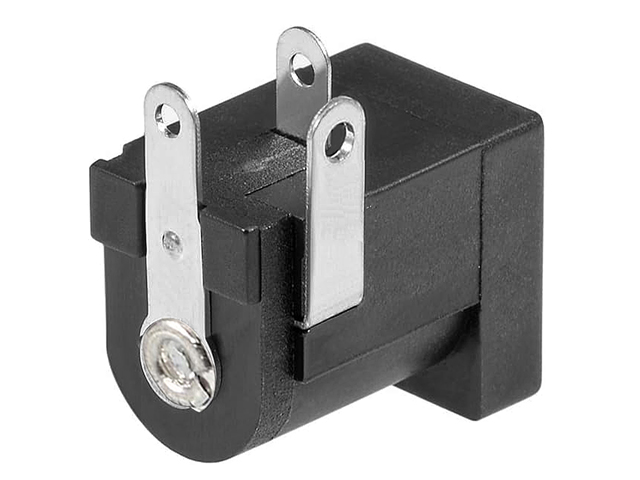

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

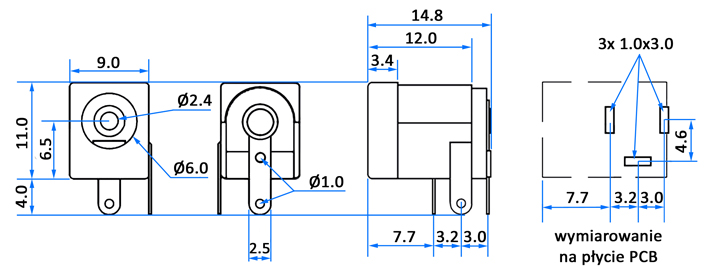

Oferowane złącze jest gniazdem DC przeznaczonym do montażu na płytkach obwodów drukowanych PCB (Printed Circuit Board). Gniazdo ma formę tulejki z bolcem o wymiarach 2.5mm (średnica bolca), 5.5mm (średnica wewnętrzna tulejki) oraz 10.6mm (głębokość tulejki). Złącze jest "kontrwtyczką" czyli żeńskim odpowiednikiem typowego wtyku DC 2.5/5.5mm. Gniazdo posiada wyprowadzone 3 piny do lutowania w płytce. Wymiarowanie gniazda oraz otworów w płytce PCB prezentujemy poniżej:

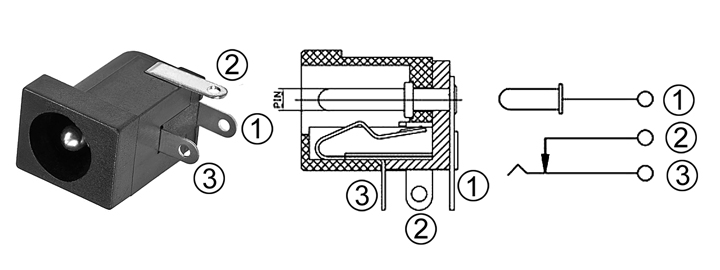

Gniazdo posiada 3 piny: (1) dodatni biegun, (2) ujemny biegun stały, (3) ujemny biegun ruchomy. Normalnie bieguny (2) i (3) są zwarte, po włożeniu wtyczki do gniazda bieguny (2) i (3) są rozłączane. Dzięki takiej konstrukcji możliwe jest automatyczne odłączanie wewnętrznego zasilania po włożeniu wtyczki do gniazda:

Elementy stykowe gniazda wykonane są ze stali i niklowanego mosiądzu, obudowa wykonana jest z ABS-u.

Dane techniczne

Złącze: gniazdo DC 2.5/5.5/10.5mm montażowe PCB Wymiary: (długość/wysokość/szerokość): 14.8/15/9mm Masa 1szt: ok. 2g
