Łącznik antenowy RF gniazdo F - gniazdo F 75Ω typ KEYSTONE
nr katalogowy: 62248

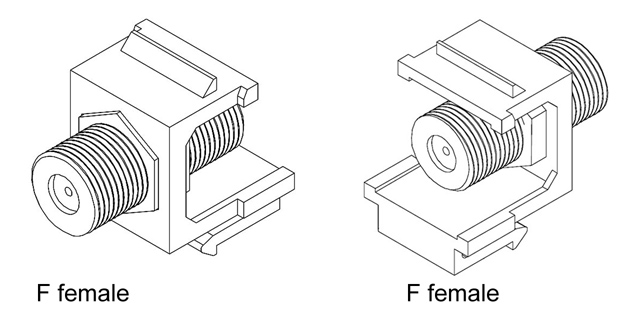

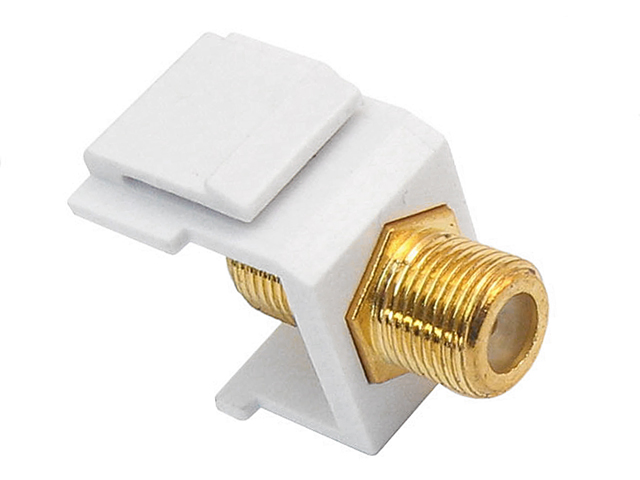

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.

Oferowany łącznik ma impedancję 75Ω i służy do połączenia dwóch przewodów zakończonych wtykami typu F. Łącznik z obu stron zakończony jest złączami żeńskimi F. Dzięki temu możemy stworzyć gniazdo ścienne lub panel przyłączeniowy z gniazdami F.

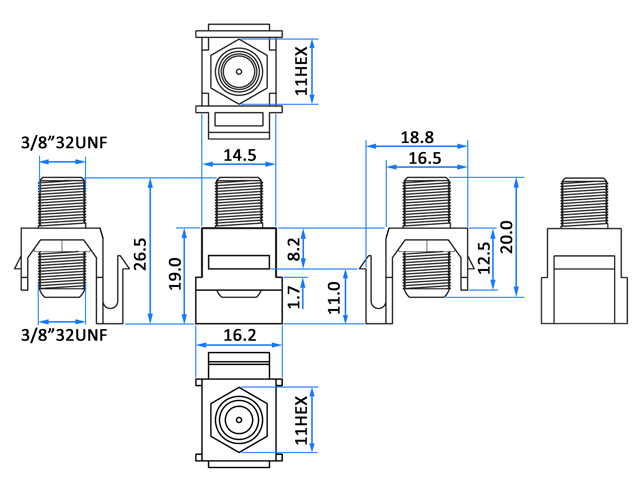

Oferowany łącznik wykonany jest ze stopu miedzi kolorowanego na złoto. Łącznik zapewnia niskie tłumienie oraz wysoki poziom dopasowania impedancyjnego. Łącznik osadzony jest w plastikowym adapterze KEYSTONE. Wymiarowanie łącznika prezentujemy poniżej:
Konstrukcja łącznika umożliwia proste (przez zatrzask) mocowanie w uchwytach typu KEYSTONE. Uchwyty takie stosowane są osprzęcie teleinformatycznym (np. puszki, ramki, adaptery, panele RACK). Przykładowe rozwiązania puszek, ramek, adapterów i paneli z wpiętymi złączami typu KEYSTONE prezentujemy na poniższych przykładach:
Oferowane przez nas puszki, ramki, panele, adaptery oraz moduły złącz typu KEYSTONE można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącza: 2x gniazdo F żeńskie
Impedancja: 75Ω
Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
Materiał: mosiądz kolorowany na złoto
Wymiary (szerokość/wysokość/głębokość): 16/22/26.5mm
Standard Keystone 19.35mm x 14.8 mm
Masa: ok. 6g
