| Łącznik antenowy RF wtyk SMA - wtyk SMA HQ 50Ω | |||
| nr katalogowy: 62540 | |||
| |
|||
|
|||
| |
|||

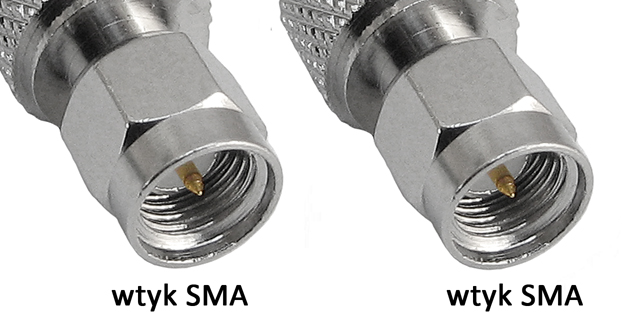

| Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski. | |||
|
|||

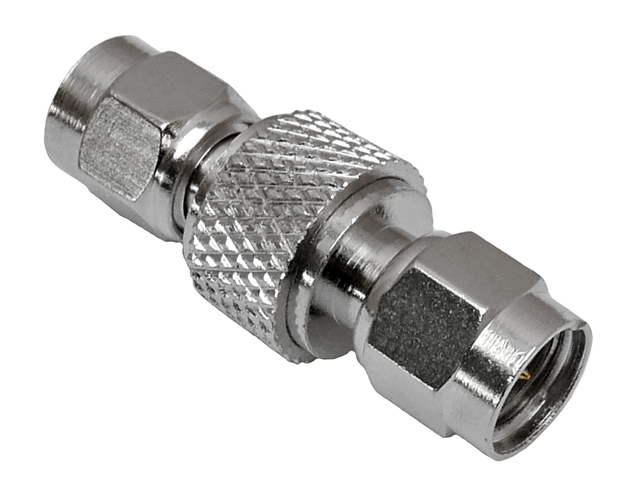

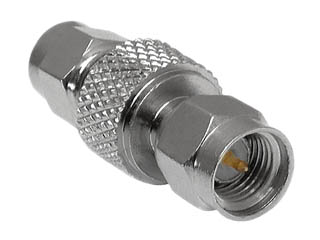

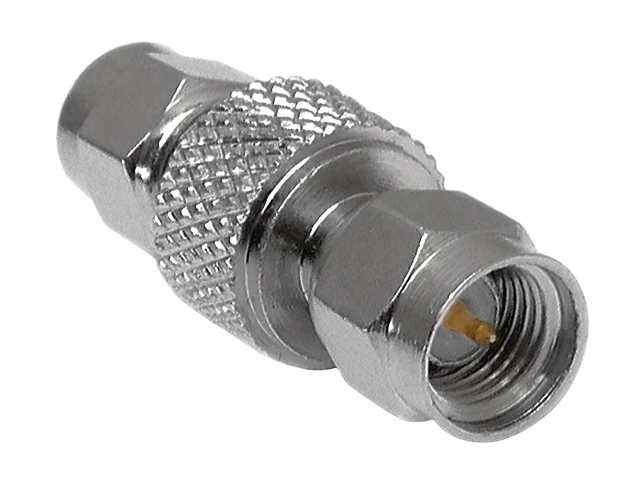

| Oferowany łącznik posiada z obu stron wtyki SMA i umożliwia łączenie przewodów RF przesyłających sygnały wysokiej częstotliwości w paśmie do 18GHz zakończonych gniazdami typu SMA. Innym zastosowaniem łącznika jest zamiana złącza SMA z żeńskiego na męskie. | |||
|
|||

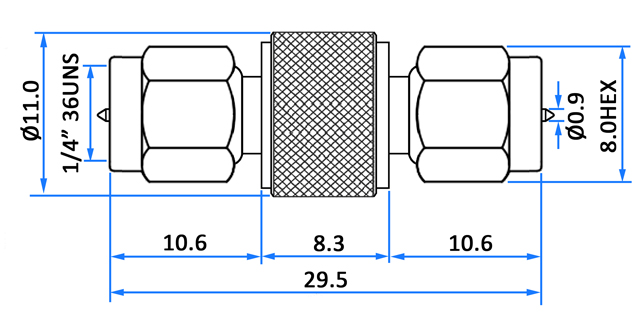

| Oferowany łącznik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja łącznika wynosi 50Ω. Wymiarowanie łącznika prezentujemy poniżej: | |||
|
|||
| Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz. | |||
|
|||
| |
|||
|
Złącza: 2x wtyk SMA męski Impedancja: 50Ω Pasmo pracy: 18GHz Materiał: niklowany mosiądz, styki kontaktu złocone Wymiary (długość/średnica) 29.5/11mm Masa: ok. 9g |
|||
| |
|||
|
