Adapter antenowy RF wtyk RP-TNC - gniazdo BNC 50Ω

nr katalogowy: 62677

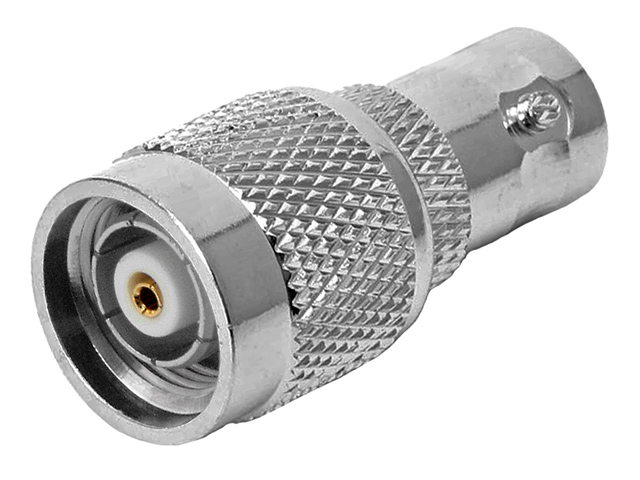

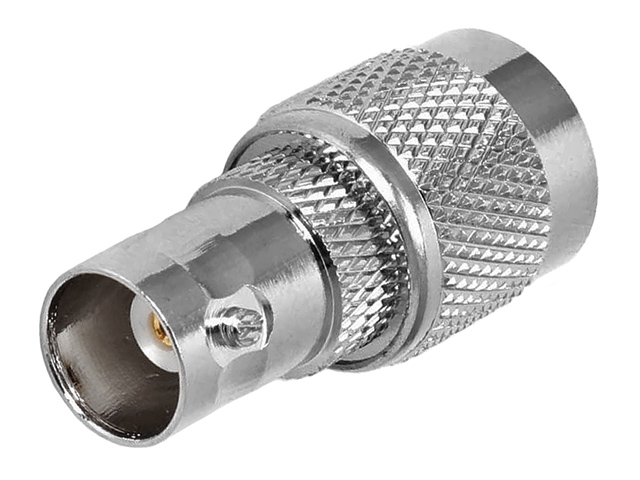

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

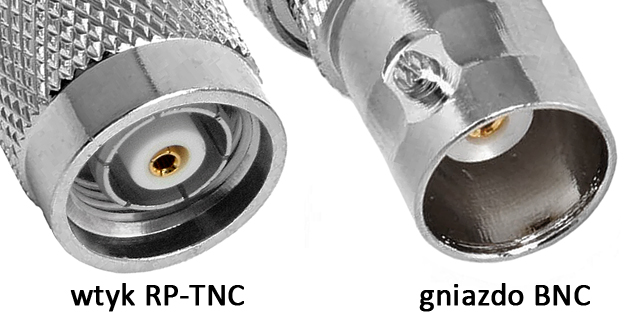

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω. . Złącze RTNC (RP-TNC Revers Polarity TNC) jest odmianą złącza TNC o identycznych rozmiarach z zamienionym stykiem kontaktowym (wtyk TNC posiada kontakt męski zaś wtyk RTNC ma kontakt żeński i analogicznie gniazdo TNC posiada kontakt żeński zaś gniazdo RTNC ma kontakt męski). TNC (oraz RTNC) jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC i RTNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω. Oferowany adapter jest przejściówką do zamiany typu złącza. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza RTNC oraz BNC. Adapter posiada z jednej strony złącze męskie RTNC (RP-TNC) zaś z drugiej strony złącze żeńskie BNC:

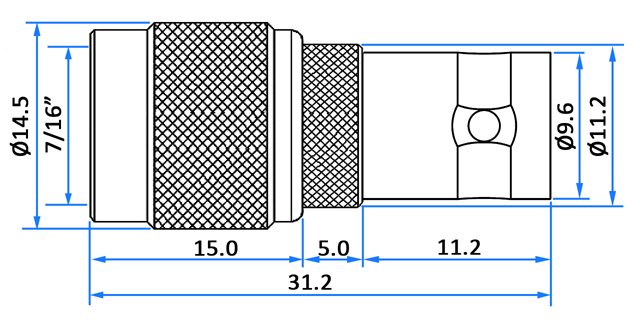

Oferowany adapter wykonany jest niklowanego stopu miedzi i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Złącza: wtyk RP-TNC żeński, gniazdo BNC żeńskie Impedancja: 50Ω Pasmo pracy: <4GHz Materiał: niklowany stop miedzi, złocone styki Wymiary (długość/średnica w najszerszym miejscu): 31/14.5mm Masa: ok. 14g
