Adapter antenowy RF wtyk FME - gniazdo mini-UHF 50Ω

nr katalogowy: 62810

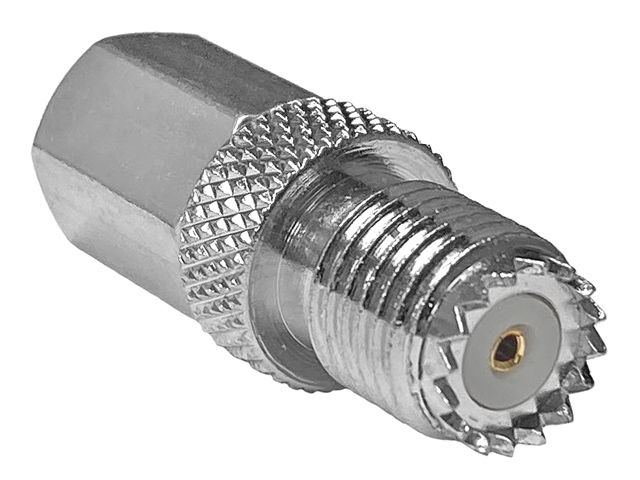

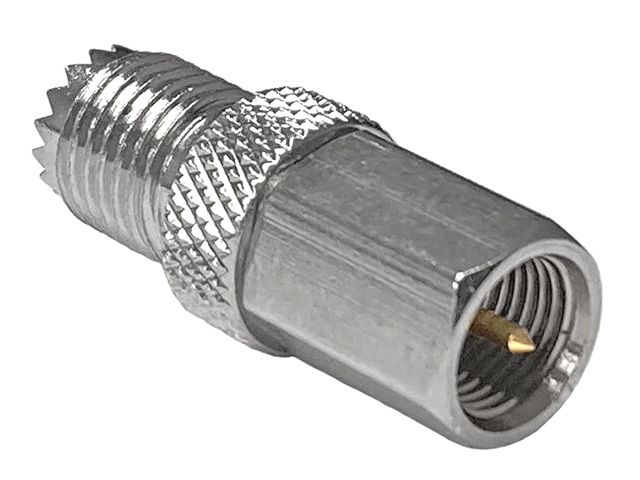

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

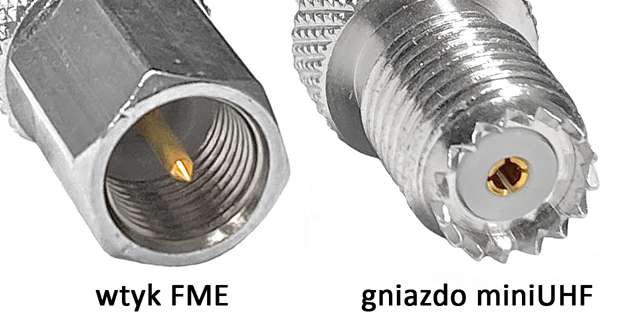

Mini-UHF (mini-UC1) jest zminiaturyzowaną wersją złączy UHF (UC1) o znacznie lepszych parametrach. Złącza te stosowane są w technice radiowej najczęściej w radiotelefonach oraz instalacjach GSM. Złącza mini-UHF pracują w paśmie do 2.5GHz i posiadają impedancję 50Ω. FME jest złączem stosowanym najczęściej w urządzeniach i antenach GSM. Złącza FME mają impedancję 50Ω i przenoszą sygnał w paśmie do 2GHz. Oferowany adapter jest przejściówką do zamiany gniazda FME na gniazdo mini UHF, zamiany wtyku mini-UHF na wtyk FME lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza FME oraz mini-UHF. Adapter posiada z jednej strony złącze męskie FME zaś z drugiej strony złącze żeńskie mini-UHF.

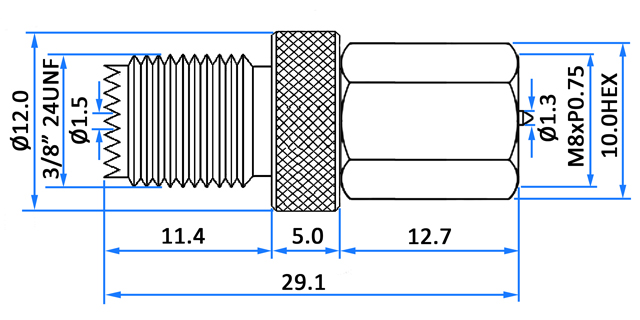

Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany mosiądz, złocone styki Złącza: wtyk FME męski, gniazdo mini-UHF żeńskie Impedancja: 50Ω Pasmo pracy: <2GHz Długość: 29mm Średnica (w najszerszym miejscu): 12mm Masa: 12g
