Adapter antenowy RF wtyk FME - wtyk mini-UHF 50Ω

nr katalogowy: 62820

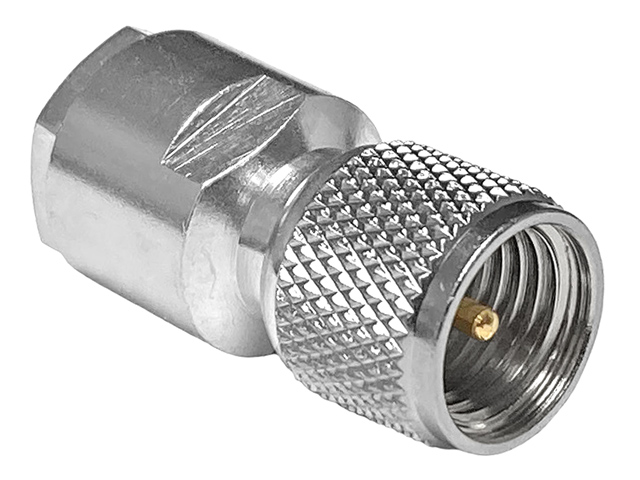

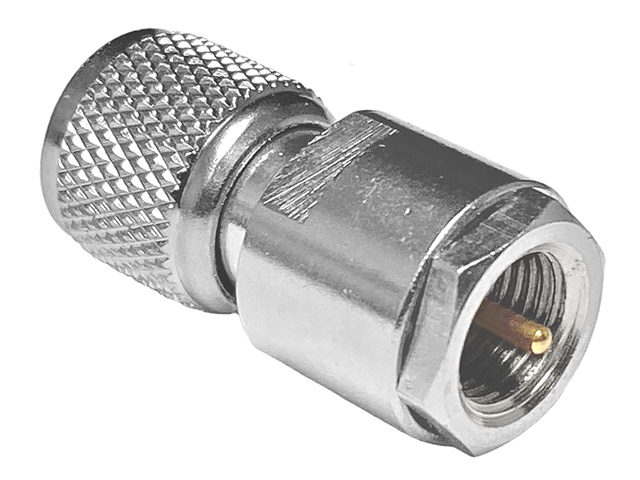

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Mini-UHF (mini-UC1) jest zminiaturyzowaną wersją złączy UHF (UC1) o znacznie lepszych parametrach. Złącza te stosowane są w technice radiowej najczęściej w radiotelefonach oraz instalacjach GSM. Złącza mini-UHF pracują w paśmie do 2.5GHz i posiadają impedancję 50Ω. FME jest złączem stosowanym najczęściej w urządzeniach i antenach GSM. Złącza FME mają impedancję 50Ω i przenoszą sygnał w paśmie do 2GHz. Oferowany adapter jest przejściówką do zamiany gniazda FME na wtyk mini UHF, zamiany gniazda mini-UHF na wtyk FME lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza FME oraz mini-UHF. Adapter posiada z jednej strony złącze męskie FME zaś z drugiej strony złącze męskie mini-UHF.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

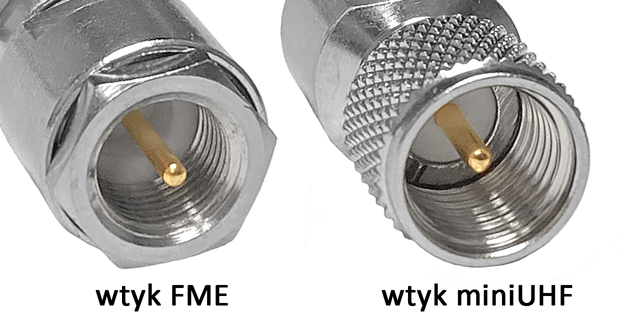

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

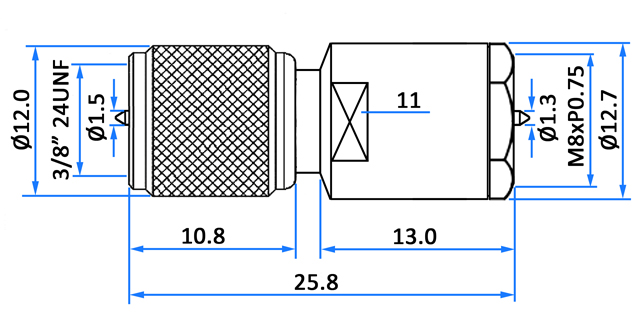

Materiał: niklowany mosiądz, złocone styki Złącza: wtyk FME męski, wtyk mini-UHF męski Impedancja: 50Ω Pasmo pracy: <2GHz Długość: 27.0mm Średnica (w najszerszym miejscu): 12.7mm Masa: 12g
