Wtyk antenowy współosiowy F 75Ω kątowy lutowany HQ VITALCO

nr katalogowy: 67234

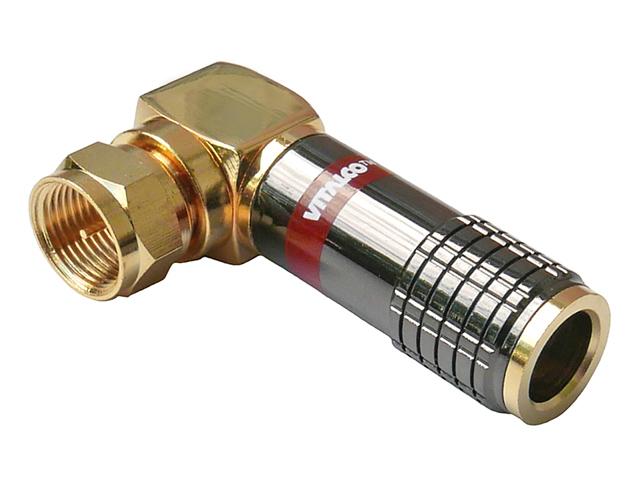

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Dostawcą wtyków jest renomowana firma VITALCO - producent kabli i osprzętu AV. Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej do 7.8mm, czyli na typowych kablach używanych w instalacjach TV/SAT (RG59, RG6 i ich odpowiedniki). Oferowane złącze jest wtykiem kątowym co jest to pomocne lub czasem niezbędne w przypadku, gdy brak miejsca wymusza zagięcie kabla natychmiast po wyjściu z gniazda (np. w sprzętach dosuniętych do ściany). Silne zagięcie kabla w kablach z "prostymi" wtyczkami może skutkować pęknięciem lub naderwaniem żyły wewnętrznej/ekranu i w efekcie pogorszeniem transmisji sygnału. Kątowa wtyczka umożliwia użycie kabla w miejscach gdzie dostępny dystans wynosi jedynie ok. 2cm.

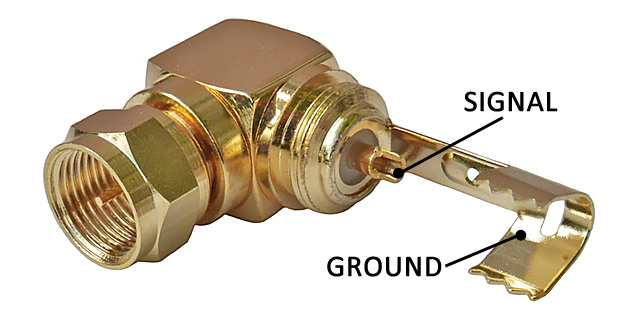

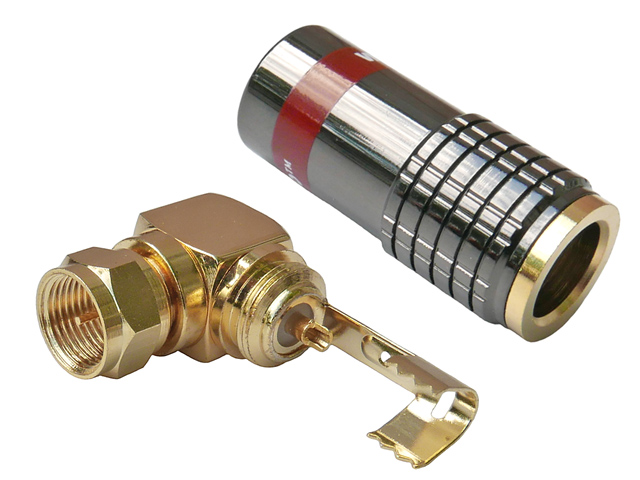

Obsadzenie wtyku na kablu polega na przylutowaniu żyły środkowej kabla koncentrycznego (SIGNAL) do tulejki centralnej i zaciśnięciu (ew. przylutowaniu) "skrzydełek" na ekranie kabla koncentrycznego (GROUND). Dzięki temu uzyskujemy wysoką jakość połączenia, niemniej wymaga to posiadania lutownicy i umiejętności lutowania.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest z mosiądzu i posiada złocone styki. Impedancja wtyku wynosi 75Ω.

Dane techniczne

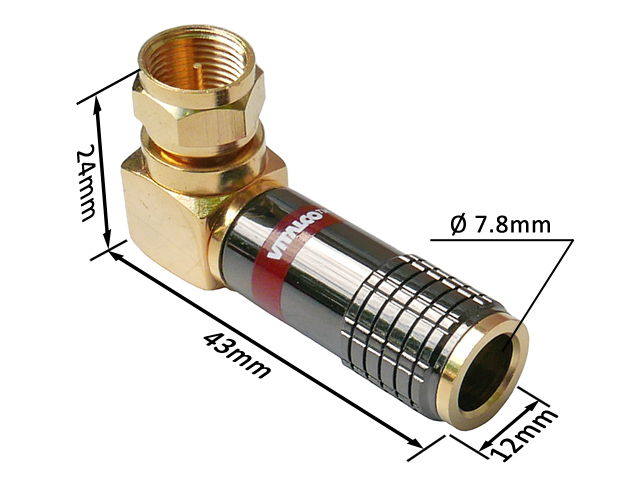

Złącze: wtyk F męski Impedancja: 75Ω Pasmo pracy: CAM/R/TV/SAT (do 3GHz) Materiał: korpus i osłona mosiężne, styki złocone Wymiary (długość/szerokość/głębokość): 43/12/24mm Masa 1szt: ok. 27g Maksymalna średnica pasującego przewodu: 7.8mm
