Wtyk F kompresyjny Snap-N-Seal na kabel RG-6 (∅ 6.4~7.2mm)
nr katalogowy: 67258

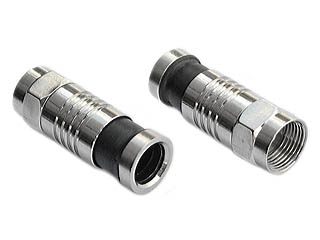

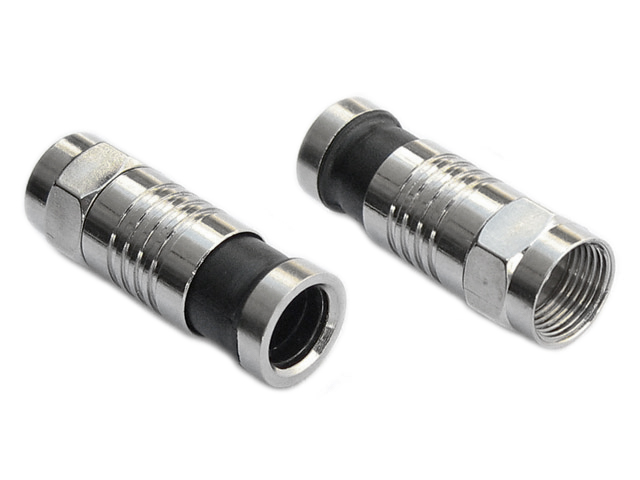

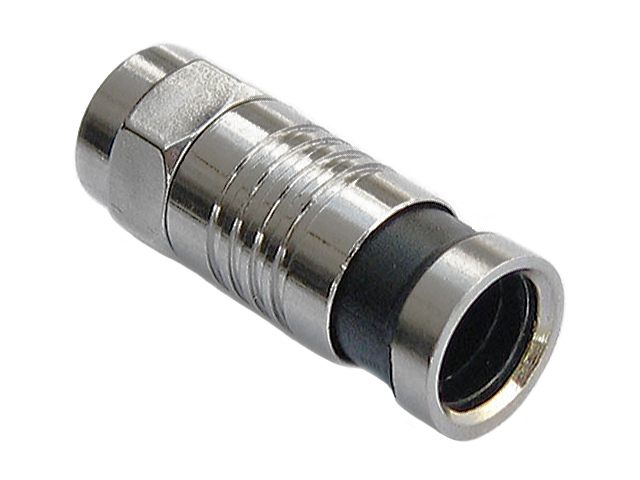

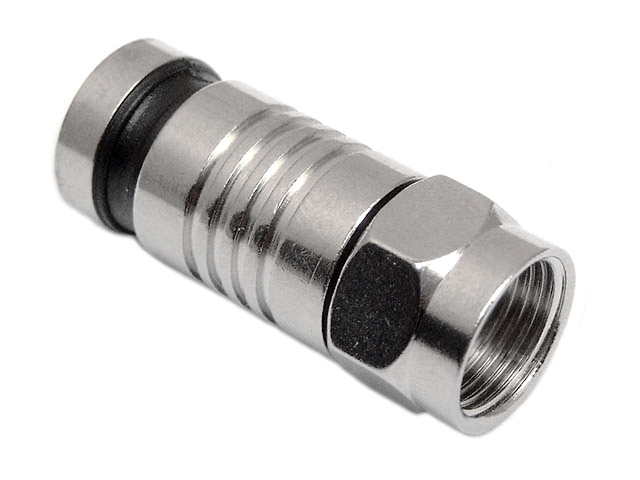

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowany przez nas wtyk kompresyjny F przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.80-1.20mm, średnicy dielektryka 3.90-4.90mm oraz średnicy zewnętrznej 6.4-7.2mm, czyli na kablu 75Ω z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100itp.) używanych w instalacjach CAM, TV oraz SAT.

Zalety złączy kompresyjnych (compression connector) wynikają ze specjalnej, chronionej patentem konstrukcji złącza. Złącze posiada dwa pełne pierścienie wykonane ze specjalnego tworzywa, które w wyniku procesu kompresji złącza (ściśnięcia osiowego wzdłuż wtyku) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla. Pierścienie po zaciśnięciu, dzięki otoczeniu opony kabla warstwą ściśle dopasowanego tworzywa, zapewniają wodoszczelność połączenia kabla z wtykiem i uniemożliwiają spływanie wody do wtyku po przewodzie co ma miejsce w klasycznym złączu.
Obsadzenie wtyku na kablu wymaga specjalnego narzędzia zaciskającego złącza kompresyjne. W ofercie posiadamy kilka modeli takich zaciskaczy.

Doskonałe własności transmisyjne, odporność na korozję (wykonanie ze stopu miedzianego), wodoszczelność połączenia kabla z wtykiem, prostota i szybkość montażu, stabilność i pewność wykonanego połączenia rekompensują wyższą cenę złącza i konieczność używania narzędzi zaciskających.
Dane techniczne
Długość: 31mm
Średnica: 11mm
Masa 1 szt: 9g
Impedancja: 75Ω
Pasmo pracy: <2.4GHz

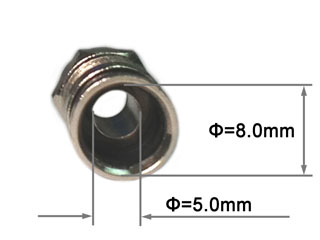

Wymiary wprowadzanego przewodu (żyła środkowa/dielektryk/opona): 0.80-1.20mm/3.9-4.9mm/6.4-7.2mm
