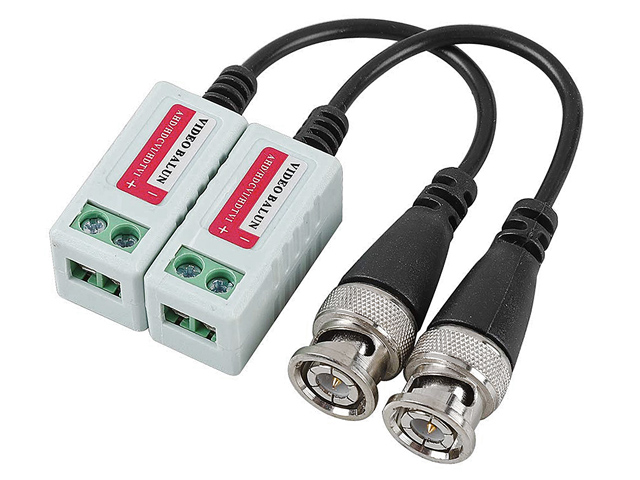

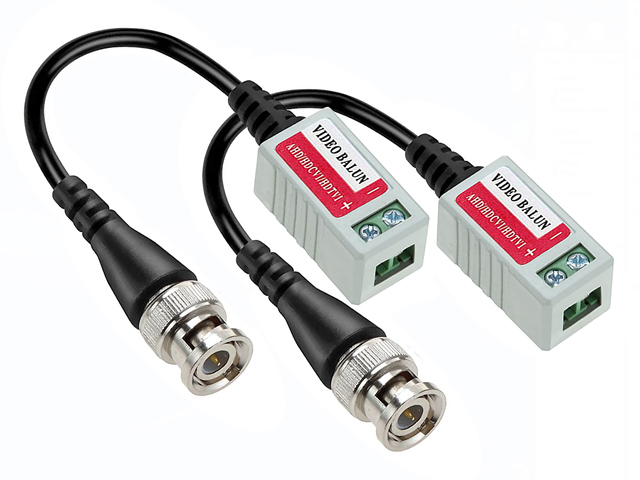

Adapter przetwornik pasywny BNC-skrętka 75Ω-100Ω VIDEO BALUN kabel 8cm
nr katalogowy: 67526
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Oferowane przetworniki sprzedajemy wyłącznie w parzystych ilościach. Komplet składa się z 2 przetworników potrzebnych do zestawienia toru przesyłającego sygnał VIDEO skrętką komputerową.

Karta katalogowa przetwornika dostępna jest tutaj.

Adapter BNC<->skrętka jest pasywnym konwerterem (transformatorem) dopasowującym impedancję kabli koncentrycznych 75Ω do impedancji skrętki komputerowej 100Ω. Dzięki temu możemy przesyłać sygnały VIDEO (CVBS) wykorzystując doskonałe i tanie medium transmisyjne jakim jest skrętka komputerowa kat.5e lub 6.

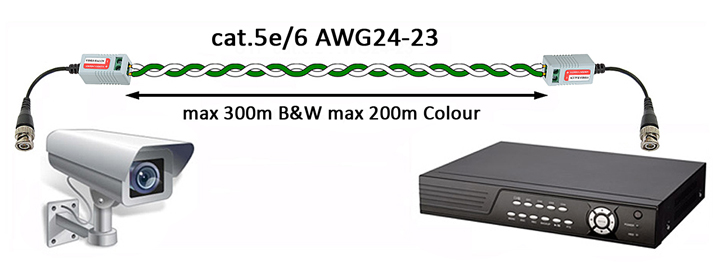

Stosując dwa adaptery BNC<->skrętka na obu końcach skrętki możemy przesyłać sygnał VIDEO na dystansie do 300m (sygnał czarno-biały) lub 200m (sygnał kolorowy).

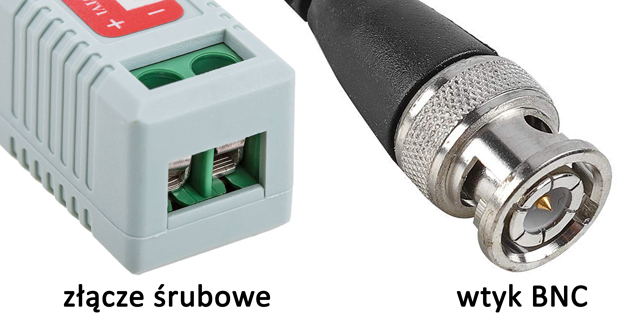

Adapter zakończony jest z jednej strony wtykiem BNC 75Ω (z uwagi na standard BNC występujący w kamerach i rejestratorach DVR), z drugiej zaś złączami śrubowymi umożliwiającymi łatwe i pewne podłączenie dwóch żył (1 pary) skrętki komputerowej.
Uwaga! Złącza śrubkowe do przykręcenia żył skrętki komputerowej oznaczone są symbolami (+) i (-). Ważne jest zachowanie poprawności podłączenia adapterów na obu końcach skrętki w taki sposób aby (+) trafiał do (+) zaś (-) do (-). Odwrotne podłączenie może spowodować zakłócenia w przesyle sygnału.

Typowym zastosowaniem adapterów jest konstruowanie toru przesyłu sygnału VIDEO kamer wyposażonych w gniazda BNC, niemniej po założeniu odpowiednich adapterów możemy przesyłać sygnały AV między sprzętami zaopatrzonymi w inne gniazda (np RCA/cinch, UC1 itp.). Dzięki konstrukcji adaptera - wtyk BNC na kabelku - możliwe jest zastosowanie w urządzeniach (rejestratorach, kartach komputerowych) o gęstym upakowaniu gniazd wejściowych BNC - gdzie inne rozwiązania utrudniają podłączenie z braku miejsca.
Skrętka komputerowa posiada 4 pary skręconych przewodów. Do przesyłu sygnału VIDEO potrzebna jest 1 para - pozostałe możemy wykorzystać do transmisji kolejnych sygnałów VIDEO, AUDIO lub zasilania.
Dane techniczne
Złącza: 75Ω - BNC męski, 100Ω - zaciski śrubkowe do przykręcenia 1 pary skrętki komputerowej
Wymiary (długość/szerokość/wysokość): 30/15/16mm
Długość kabelka: ok. 8cm
Masa 1szt: ok. 17g
