Wtyk antenowy współosiowy N 50Ω skręcany na kabel RG-58

nr katalogowy: 67550

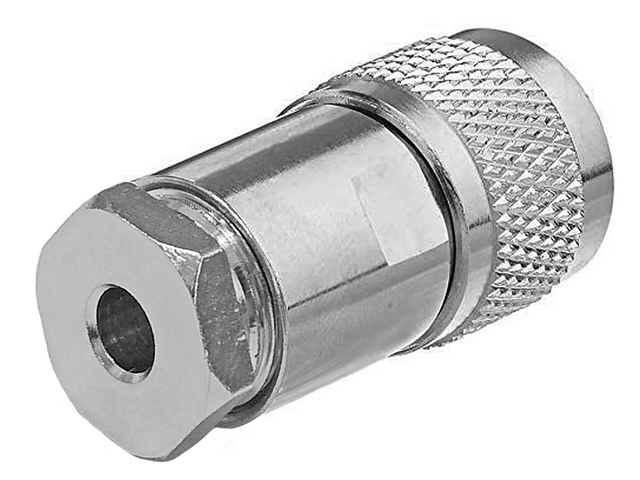

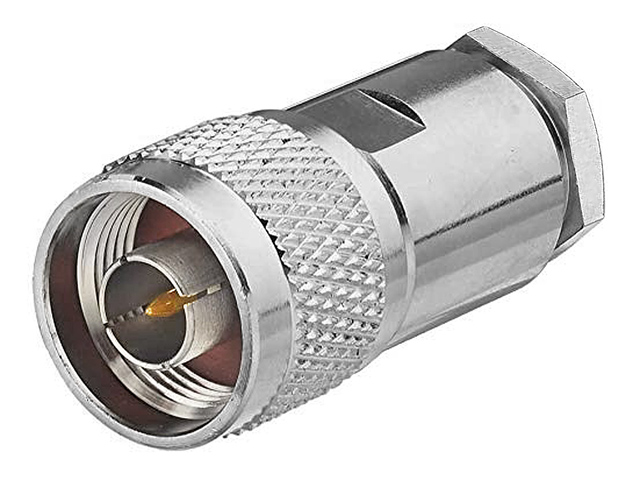

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). Oferowane złącze jest wtykiem męskim i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.0mm oraz średnicy zewnętrznej 4.5-5.4mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji.

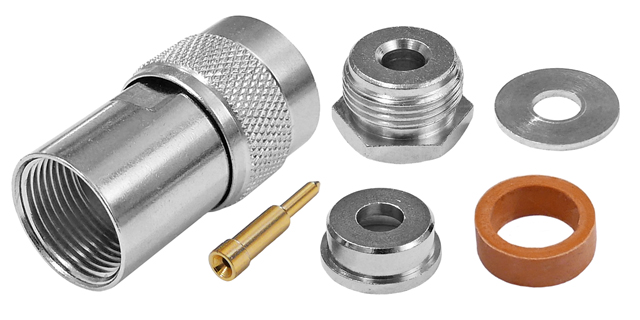

Złącze składa się z 6 elementów. Pin centralny jest lutowany, odpowiednio uformowany ekran kabla (wywinięty w specjalnie uformowanym pierścieniu) dociskany podczas skręcania wtyku zapewnia kontakt z masą złącza.

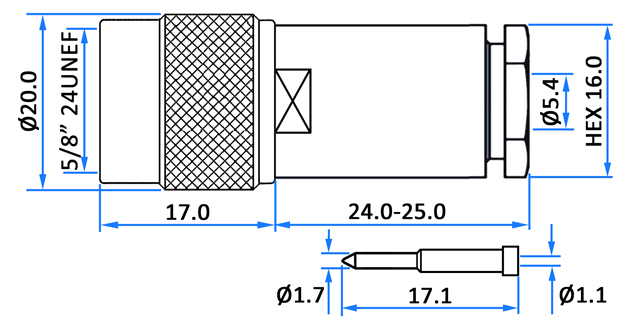

Wymiarowanie wtyku prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Wtyk wykonany jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja wtyku wynosi 50Ω.

Dane techniczne

Złącze: wtyk N 50Ω męski Materiał: niklowany stop miedzi, złocony pin centralny Pasujący przewód: RG-58 i odpowiedniki Impedancja: 50Ω Pasmo pracy: <11GHz Wymiary (długość/średnica w najszerszym miejscu): ok. 41/20mm Masa: 46g
