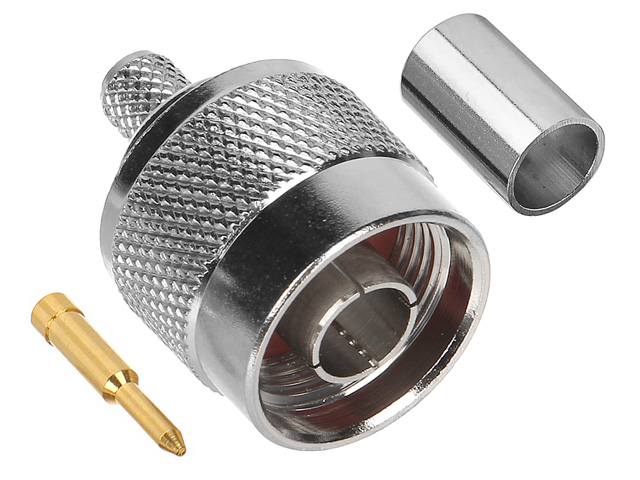

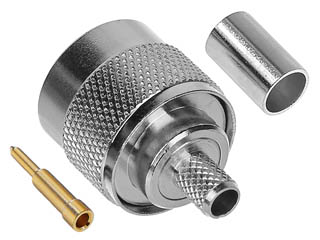

Wtyk współosiowy N 50Ω zaciskany na kabel H-155 | |||
nr katalogowy: 67555 | |||
|
|||
|
|||
|
|||

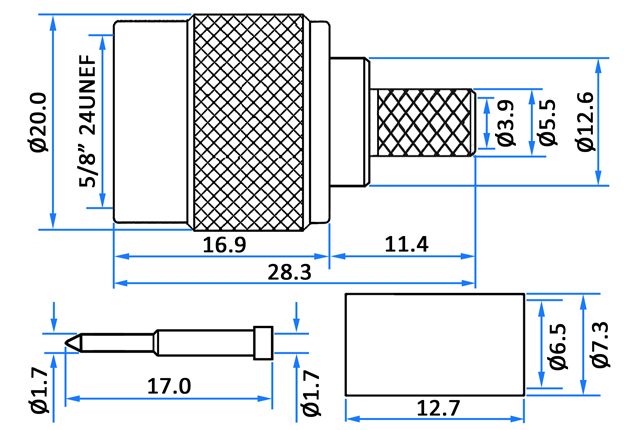

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 1.2-1.7mm, średnicy dielektryka 3.2-3.9mm oraz średnicy zewnętrznej 5.2-6.0mm, czyli na kablach z rodziny H-155 (RF-5, RF-5X itp.) używanych w instalacjach Wi-Fi, GSM oraz w radiokomunikacji. Kontakt ekranu zapewnia zaciskana tulejka, żyła centralna kabla łączona jest z pinem złącza przez lutowanie lub zaciśnięcie. Wymiarowanie wtyku prezentujemy poniżej: |
|||
|
|||
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz. | |||
|
|||
Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja złącza wynosi 50Ω. Do zaciskania wtyku na przewodzie potrzebne jest narzędzie zaciskowe np. HT-336G, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. | |||
|
|||
Złącze: wtyk N 50Ω męski Materiał: niklowany stop miedzi, złocony pin centralny Pasujący przewód: H-155 i odpowiedniki Impedancja: 50Ω Pasmo pracy: <11GHz Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 33.5/20mm Masa: 22g |
|||
|
|||
