Wtyk współosiowy N 50Ω zaciskany na kabel RG-58
nr katalogowy: 67560

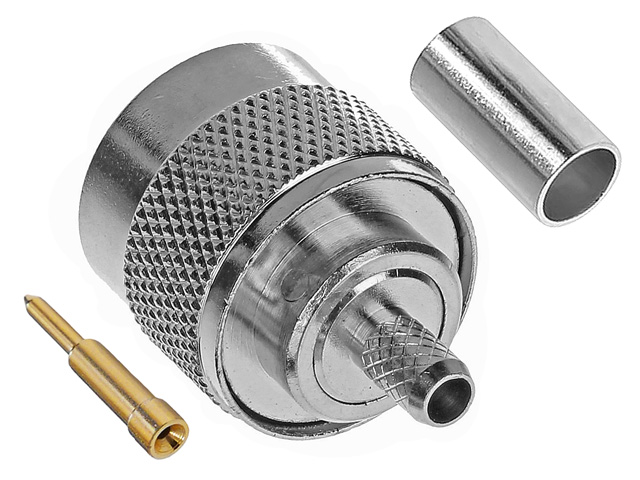

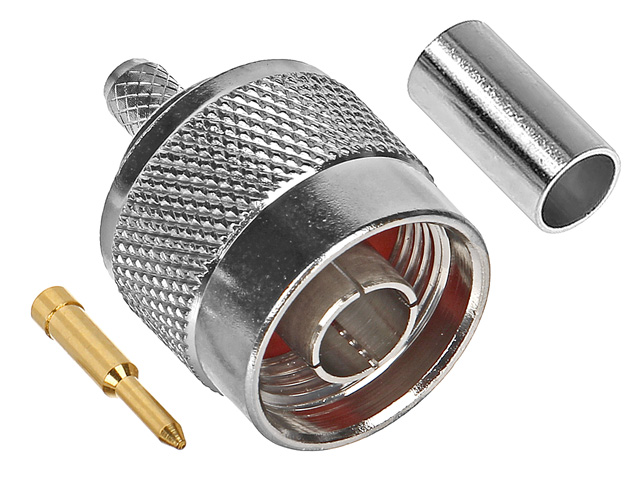

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej).

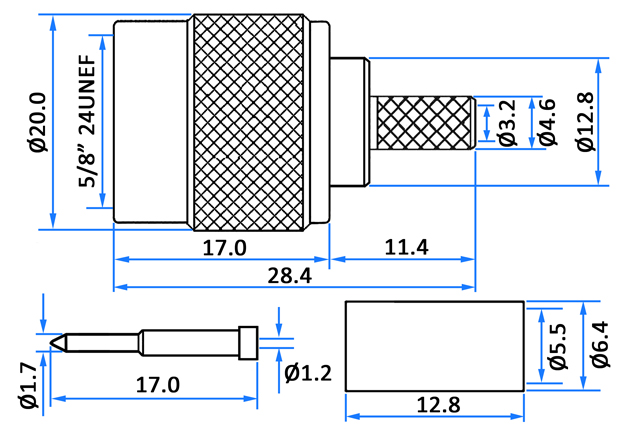

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.2mm oraz średnicy zewnętrznej 4.5-5.5mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji. Kontakt ekranu zapewnia zaciskana tulejka, żyła centralna kabla łączona jest z pinem złącza przez lutowanie lub zaciśnięcie. Wymiarowanie wtyku prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja złącza wynosi 50Ω. Do zaciskania wtyku na przewodzie potrzebne jest narzędzie zaciskowe np. HT-106D, HT-336A, HT-336C, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącze: wtyk N 50Ω męski
Materiał: niklowany stop miedzi, złocony pin centralny
Pasujący przewód: RG-58 i odpowiedniki
Impedancja: 50Ω
Pasmo pracy: <11GHz
Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 33.5/20mm
Masa: 21g
