Adapter antenowy RF wtyk MCX - gniazdo SMA 50Ω

nr katalogowy: 67981

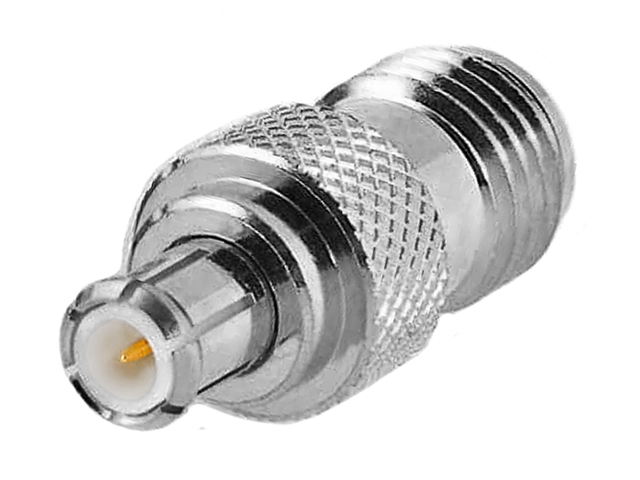

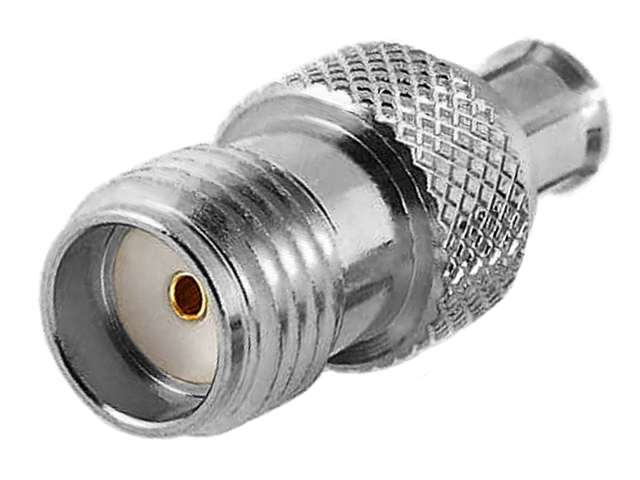

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

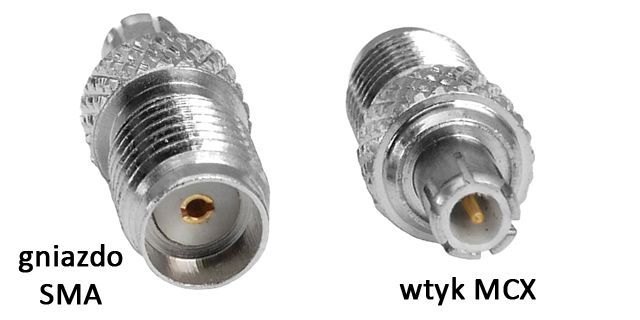

Oferowany adapter jest przejściówką do zamiany wtyku SMA na wtyk MCX. Adapter posiada z jednej strony złącze męskie MCX zaś z drugiej strony złącze żeńskie SMA. Adapter najczęściej stosowany jest w sytuacji, gdy posiadana antena posiada kabel zakończony wtykiem SMA, zaś urządzenie do którego ma być podłączana wyposażone jest w gniazdo MCX.

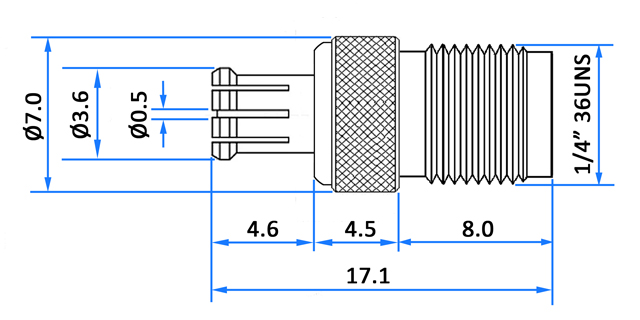

Oferowany adapter wykonany jest z niklowanego stopu brązu i posiada złocone styki. Impedancja adaptera wynosi 50Ω. Wymiarowanie adaptera prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Dane techniczne

Materiał: niklowany stop brązu, złocone styki Długość: 17mm Średnica: 7mm Masa: 2g Impedancja: 50Ω Pasmo pracy: <6GHz
